Wat is een axiaal/radiaal combinatielager?

De meeste soorten lagers zijn ontworpen om één soort belasting te kunnen verwerken. Vaak vinden deze krachten haaks op de as plaats; dit zijn zogeheten radiale krachten. Er zijn echter ook axiale lagers die speciaal ontworpen zijn voor axiale krachten, dus krachten die in de lengterichting van de as optreden. In de meeste gevallen hebben machines en apparaten echter met een gecombineerde belasting te maken. Eenrijige groefkogellagers, de meest gebruikte lagers ter wereld, kunnen naast radiale belasting ook beperkt axiale belastingen opnemen. Als de belasting in alle richtingen hoog is, kun je echter beter voor een axiaal/radiaal combinatielager kiezen.

Axiaal/radiaal combinatielagers zijn zo ontworpen dat de krachten die ze moeten verwerken zo goed mogelijk verdeeld worden. Het ontwerp is erop gericht dat de buitenring de radiale krachten opvangt, terwijl de rollende elementen de axiale krachten opnemen en gelijkmatig verdelen. Het resultaat is dat zowel de lagers als het profiel een lichtere loop hebben. Hierdoor zullen de lagers en de as minder snel slijten en blijft een wrijvingsarme beweging gegarandeerd. Omdat axiaal/radiaal combinatielagers in alle richtingen een hoge belasting kunnen verwerken, worden deze lagers veel toegepast in onder meer transportsystemen en hefsystemen.

Welke soorten axiaal/radiaal combinatielagers zijn er?

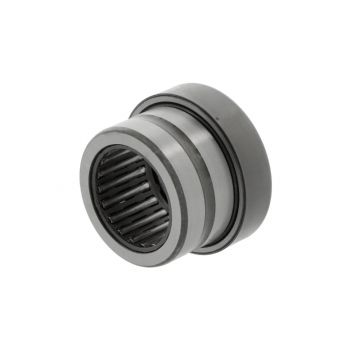

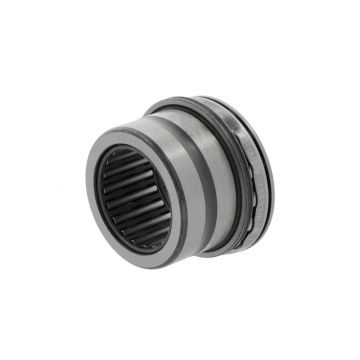

Ons aanbod aan axiaal/radiaal combinatielagers is bijna net zo gevarieerd als ons assortiment aan kogellagers, rollagers en andere wentellagers. Een groot deel van onze lagers voor gecombineerde belastingen bestaat uit verschillende soorten naaldlagers. Het lager heeft in dat geval cilindrische rollende elementen met een zeer kleine diameter. Een van de grote voordelen daarvan is dat de lagers relatief weinig montageruimte vereisen, maar wel flinke belastingen kunnen opnemen. Sterker nog: combirollen nemen in de regel veel minder ruimte in beslag dan twee of meer losse lagers voor de verschillende soorten belastingen. Ze zijn dus een bijzonder compacte oplossing.

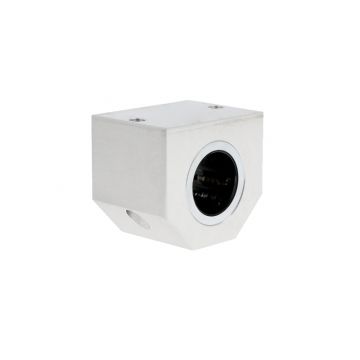

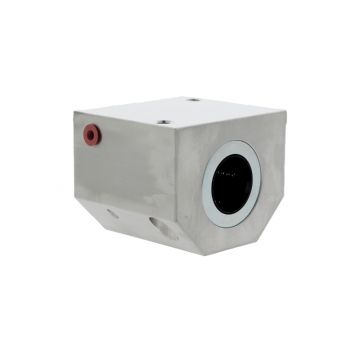

Niet alle axiaal/radiaal combinatielagers in ons assortiment hebben echter naaldvormige rollende elementen. Zo vind je bij ons enkele lineaire combinatielagers, die een lineaire beweging mogelijk maken door de krachten met kogels of smeer door te geven. Daarnaast hebben we enkele gekruiste rollagers. Bij deze lagers staan de rollende elementen gekruist in een X-vorm in het lager, waardoor deze hoge belastingen uit alle denkbare richtingen kunnen opnemen. Verder biedt een gekruist rollager een hoge stijfheid en als gevolg daarvan een zeer grote mate van precisie. Ze worden dan ook vaak gebruikt in precisietoepassingen met relatief weinig montageruimte.

Alle axiaal/radiaal combinatielagers in ons assortiment zijn afkomstig van fabrikanten met een uitstekende reputatie. Zo hebben we combinatielagers met naaldvormige rollende elementen van naaldlagerspecialisten als INA en Nadella. Maar we hebben ook verschillende SKF lagers, NKE lagers, NTN lagers en THK lagers voor gecombineerde radiale en axiale belastingen.

Hoe groot moet een axiaal/radiaal combinatielager zijn?

Of een axiaal/radiaal combinatielager geschikt is voor gebruik in de constructie die jij voor ogen hebt hangt voor een groot deel af van de diameter van de as en de binnendiameter van het lager. Deze moeten namelijk in de regel hetzelfde zijn. Alleen zo is te garanderen dat het lager goed met de as mee draait en de krachten over de rollende elementen en de buitenring verdeelt. Veel van de combinatielagers in ons assortiment hanteren daarvoor soortgelijke serienummers als onze kogellagers en andere wentellagers. De laatste twee cijfers zijn de binnendiameter in millimeters gedeeld door vijf.

Er bestaat wel een uitzondering op die regel en dat gaat om de serienummers van 00 tot en met 03, die respectievelijk voor 10, 12, 15 en 17 millimeter staan. Verder vind je in ons productoverzicht bij ieder axiaal/radiaal combinatielager de buitendiameter en de breedte van de lagers. Aan de hand van deze gegevens kun je bepalen hoeveel montageruimte er nodig is voor ieder lager uit ons assortiment. Omdat ons aanbod aan axiaal/radiaal combinatielagers voor een groot deel uit lagers met naaldvormige rollende elementen bestaat, is de buitendiameter in de meeste gevallen niet veel groter dan de binnendiameter.

Axiaal/radiaal combinatielagers online kopen

Als je op zoek bent naar de best mogelijke lagers voor het opnemen van gecombineerde belastingen, ben je bij Twenty4Bearings aan het juiste adres. We hebben een uitgebreid en gevarieerd aanbod aan axiaal/radiaal combinatielagers van fabrikanten met een uitstekende reputatie. De meeste daarvan kunnen we zelfs direct vanuit onze eigen voorraad leveren, omdat we gangbare lagers standaard op voorraad houden. Bestellingen die wij op werkdagen voor 19:00 uur ontvangen gaan daarom dezelfde dag nog de deur uit. Zo hoeft de constructie waar jij mee werkt bij een defect niet lang stil te staan.

Dezelfde goede service bieden we uiteraard ook als je op zoek bent naar andere wentellagers of accessoires.
