Wat is een gekruist rollager?

De rollende elementen in een gekruist rollager staan in een X-opstelling. Ze kruisen elkaar dus met een hoek van 90 graden. Vanwege deze constructie kunnen kruisrollagers tegelijkertijd hoge radiale en axiale krachten opnemen. Deze wentellagers kunnen ook uitstekend met kantelmomentbelastingen omgaan. Lastcombinaties met een lagerpunt zijn ook mogelijk, zodat door het gebruik van een gekruist rollager bepaalde constructies met twee lagerpunten ook met één lagerpunt gerealiseerd kunnen worden. Gekruiste rollagers staan bekend om hun hoge stijfheid, waarmee een zeer hoge loopnauwkeurigheid en precisie gegarandeerd zijn.

Om de bijzondere constructie van een gekruist rollager te realiseren is de buitenring als het ware opengebroken en wordt hij bij elkaar gehouden door drie ringen. Elke cilinderrol maakt contact met zowel de binnenste als de buitenste loopbaan. Hiermee zijn gekruiste rollagers de perfecte optie voor toepassingen waarbij een hoge draagcapaciteit nodig is. Ook als de beschikbare montageruimte beperkt is, want kruisrollagers zijn bijzonder compacte lagers. Ze worden daarom vaak gebruikt voor precisietoepassingen in onder meer industriële robots, de werktuigbouw en medische apparatuur.

Welke soorten gekruiste rollagers zijn er?

Gekruiste rollagers zijn er in verschillende uitvoeringen. We onderscheiden de volgende soorten gekruiste rollagers in ons assortiment:

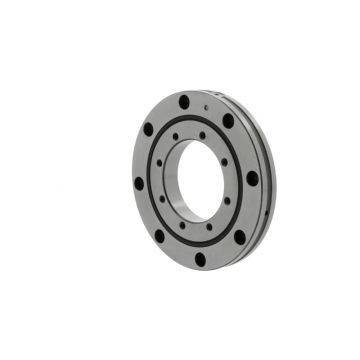

• RU kruisrollagers en RAU kruisrollagers: Deze kruisrollagers hebben gaten in zowel de binnenring als de buitenring om montage zo eenvoudig mogelijk te maken.

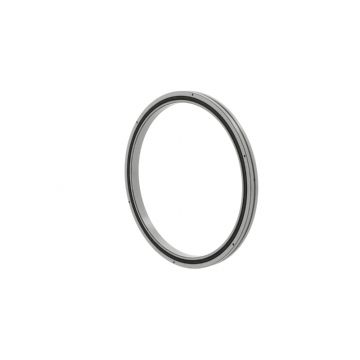

• RA kruisrollagers en RB kruisrollagers: Deze kruisrollagers zijn ontworpen voor toepassingen waarbij de rotatie van de binnenring zo nauwkeurig mogelijk moet zijn.
• RE kruisrollagers: Deze kruisrollagers lijken qua constructie sterk op RA- en RB exemplaren, met als verschil dat RE kruisrollagers ontworpen zijn voor toepassingen waarbij de rotatie van de buitenring zo nauwkeurig mogelijk moet zijn.
• SX kruisrollagers: Deze kruisrollagers zijn extra dun en licht, waardoor ze nog minder montageruimte innemen in de constructie. De buitendiameter is doorgaans slechts enkele millimeters groter dan de binnendiameter en de breedte is beperkt.

Vrijwel alle gekruiste rollagers in ons assortiment zijn THK lagers. Dit Japanse merk is gespecialiseerd in lineaire geleidingen, maar biedt ook een ruim assortiment aan gekruiste lagers in verschillende uitvoeringen en afmetingen. THK heeft een sterke focus op precisie en kwaliteit. Gekruiste lagers passen daarom uitstekend bij de missie van het bedrijf.

Formaat en montage gekruiste rollagers

Normaal gesproken monteer je een gekruist rollager op de as. Het is daarom belangrijk dat de binnendiameter gelijk is aan de diameter van de as waar het lager op gemonteerd wordt. Alleen zo zit het lager strak genoeg op de as om alle krachten naar behoren op te vangen. Omdat de binnendiameter zo belangrijk is voor het selecteren van het juiste soort lager staat deze afmeting altijd bovenaan in ons productoverzicht. De buitendiameter en de breedte geven vervolgens een duidelijk beeld van hoeveel montageruimte het lager vereist.

Gekruiste lagers die je rechtstreeks op de as monteert kun je vaak met een plastic hamer vastzetten. RAU- en RU-kruislagers monteer je met schroeven in de gaten in het lager. Daarbij is het belangrijk dat je de schroeven in de juiste volgorde vastmaakt. Dat moet namelijk in overliggende paren gebeuren. Daarbij begin je op twaalf uur en het overliggende gat. Vervolgens is de andere rechte zijde aan de beurt. Je hebt dan schroeven bevestigd in een kruis, dat je daarna tegen de klok in twee keer herhaalt. Daarna zit het lager goed op zijn plaats.

Gekruiste rollagers online kopen

Bij Twenty4Bearings hebben we door de jaren heen een assortiment opgebouwd dat perfect op de wensen van onze doelgroep aansluit. Voor precisietoepassingen hebben we een ruim aanbod aan gekruiste rollagers van topkwaliteit opgebouwd. De kruisrollagers die veel gebruikt worden in hedendaagse constructies houden we standaard op voorraad. Deze lagers kunnen we dezelfde dag nog versturen als we je bestelling op werkdagen voor 19:00 uur ontvangen hebben. Dat geldt ook voor onze kogellagers, rollagers en andere soorten lagers.
