Kogellagers

Wat is een kogellager?

Een kogellager is opgebouwd uit massieve binnen- en buitenringen waartussen de draaiende kogels voor een wrijvingsarme draaibeweging zorgen. Door de wrijving te verminderen zorgen kogellagers ervoor dat onderdelen van een bewegende constructie beter ten opzichte van elkaar bewegen. Daarnaast zorgen deze lagers voor minder slijtage en een efficiënter productieproces. De kogels worden op hun plek gehouden door een constructie die bekendstaat als de kooi. Kogellagers zijn primair bedoeld voor het verwerken van radiale krachten, dus krachten die haaks op de as staan. Maar er zijn ook kogellagers die enige axiale krachten op kunnen nemen.

Kogellagers zijn niet meer weg te denken uit het dagelijks leven. Deze onderdelen zijn te vinden in een breed scala aan machines en apparaten. Denk daarbij aan auto’s, fietsen en huishoudelijke apparaten, maar ook aan enorme machines die voor de meest uiteenlopende producties gebruikt worden. Met het gebruik van de juiste soorten lagers zorg je er dus voor dat machines – en de losse onderdelen daarvan – langer meegaan. Daarmee is het kogellager een van de meest nuttige uitvindingen voor de hedendaagse industrie. Een bijzonder efficiënt onderdeel dus, dat in vele soorten en maten verkrijgbaar is via onze webshop.

Welke soorten kogellagers zijn er?

Geen twee producties zijn hetzelfde en daarom heeft ook niet iedereen dezelfde kogellagers nodig. Welk type kogellager de beste keuze voor jouw productie is, is onder meer afhankelijk van de beschikbare montageruimte en in welke richting de krachten verwerkt moeten worden. We onderscheiden in grote lijnen de volgende soorten kogellagers:

• Groefkogellagers: Eenrijige groefkogellagers zijn de meest gebruikte lagers ter wereld. Ze laten onderdelen in o.a. fiets- en auto-onderdelen, huishoudelijke apparaten, kantoorapparaten, landbouwmachines en medische apparatuur draaien. Groefkogellagers kunnen door de groeven aan de binnenzijden van hun ringen naast flinke radiale krachten ook lichte axiale krachten verwerken.
• Zelfinstellende kogellagers: Een zelfinstellend kogellager heeft twee rijen kogels tussen de binnenring en de buitenring. Hierdoor kan het lager scheefstellingen, uitlijnfouten en asdoorbuigingen compenseren. Bij zelfinstellende lagers treedt de minste wrijving op van alle wentellagers. Hierdoor ontstaat zelfs bij zeer hoge snelheden veel minder wrijvingswarmte.
• Hoekcontactkogellagers: Hoekcontactkogellagers zijn ideaal voor situaties waarbij gecombineerde belastingen optreden. Ze kunnen namelijk veel hogere axiale krachten opnemen dan groefkogellagers. Dit komt doordat de loopbanen van de ringen een contacthoek vormen. Het lager kan hogere axiale krachten verwerken naarmate de contacthoek groter wordt.

Deze soorten kogellagers zijn er in verschillende uitvoeringen. Zo zijn er eenrijige of tweerijige looprollen, die door hun extra dikke buitenwanden meer axiale krachten op kunnen nemen. Ook zijn er vierpuntslagers, die door hun speciaal daarvoor ontwikkelde loopbaan axiale krachten in beide richtingen op kunnen nemen in plaats van slechts in één richting. Als je er niet uitkomt welk type kogellager het best geschikt is voor jouw toepassing, helpt onze klantenservice je graag verder.

Welk formaat kogellager heb je nodig?

In ons productoverzicht vind je altijd de drie belangrijkste afmetingen van het kogellager: de binnendiameter, de buitendiameter en de breedte. De binnendiameter is de diameter van de boring in het lager en die is normaal gesproken gelijk aan de diameter van de as waar het kogellager op gemonteerd wordt. Het is namelijk belangrijk dat de binnenring strak om de as zit en daardoor zelf niet kan bewegen. De buitendiameter is de afstand tussen de buitenkanten van beide buitenringen, wat samen met de breedte een duidelijk beeld geeft hoeveel montageruimte je nodig hebt voor het kogellager.

Ook het serienummer zegt wat over het formaat. De laatste twee cijfers daarvan zijn namelijk de binnendiameter van het kogellager in millimeters gedeeld door vijf. Een 6204 lager heeft bijvoorbeeld een boring met een diameter van 20 millimeter. Uitzonderingen zijn lagers waarvan het serienummer eindigt met 00 (10 millimeter), 01 (12 millimeter), 02 (15 millimeter) en 03 (17 millimeter). Het eerste cijfer in het serienummer laat zien wat voor soort lager het is: 6 voor een eenrijig groefkogellager, 2 voor een zelfinstellend kogellager, 3 voor een hoekcontactkogellager. De andere twee cijfers zijn voor de maatgroepen voor de buitendiameter en de breedte.

Heb je met een heel kleine as en beperkte inbouwruimte te maken? Dan is een miniatuurlager waarschijnlijk de juiste optie. Deze lagers hebben een serienummer dat uit slechts drie cijfers bestaat, waarvan het laatste de binnendiameter in millimeters is. Bij de veel gebruikte 608 lagers is de binnendiameter bijvoorbeeld slechts 8 millimeter. De kleinste miniatuurlagers in ons assortiment hebben een boring met een diameter van slechts 3 millimeter.

Kogellagers met of zonder afdichting?

Sommige kogellagers bestaan alleen uit een binnenring, een buitenring en een kooi met kogels. Bij veel toepassingen is het echter raadzaam om te kiezen voor een kogellager met een afdichting aan een of beide zijden. In dat geval heeft het lager een of twee afdichtingsringen die de kogels bedekken. Zo’n ring is meestal gemaakt van rubber of staal en dient ervoor om de kogels te beschermen tegen stof en ander vuil. Als dat tussen de kogels komt, zullen ze namelijk sneller slijten en aan vervanging toe zijn. Tegelijkertijd voorkomt een afdichtingsring dat er smeer uit het kogellager lekt.

In een omgeving die niet vuil- of stofvrij te houden is, is een kogellager met afdichting de enige juiste optie. De afdichtingen verlengen de levensduur van het lager dan aanzienlijk. Daar staat wel tegenover dat afgedichte kogellagers in de regel wat lagere rotatiesnelheden kunnen verwerken dan een open kogellager. Exemplaren met een of twee stalen afdichtingsringen kunnen over het algemeen wat hogere toerentallen aan dan lagers met rubberen afdichtingsringen. Bij een rubberen afdichting is het risico dat er smeer uit het lager lekt echter wel kleiner, omdat het materiaal beter afdicht.

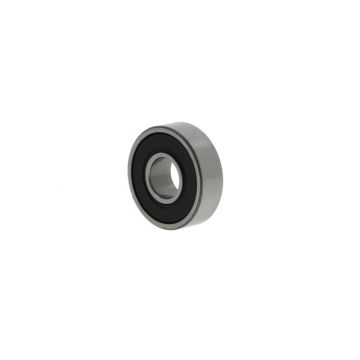

Anders dan de serienummers van lagers, die universeel zijn, gebruiken sommige fabrikanten hun eigen achtervoegsels. Het serienummer van kogellagers met rubberen afdichtingen eindigt vaak op RS (afdichting aan één zijde) of 2RS (afdichtingen aan beide zijden), al wordt bij NSK lagers ook het achtervoegsel DDU gebruikt voor twee rubberen afdichtingen. Z staat voor een stalen afdichting aan één kant. Voor stalen afdichtingen aan beide kanten wordt het achtervoegsel ZZ of 2Z gebruikt.

Hoe onderhoud je een kogellager?

Wanneer je kogellagers goed onderhoudt, zullen ze een zeer lange tijd meegaan. Omdat kogellagers niet volledig vrij van wrijving zijn, is het echter belangrijk om het lager regelmatig te smeren met wat smeerolie of vet. Doe je dit niet, dan bestaat het risico dat het lager op termijn vastloopt. Een goed onderhouden kogellager draait niet mee aan de binnenkant. Bij onvoldoende onderhoud kunnen de kogels onderling wrijving creëren, waardoor slijtage ontstaat en het vet smelt omdat het mee kan draaien.

Andere mogelijke oorzaken voor versnelde slijtage bij een kogellager zijn een te zware belasting of verkeerd gebruik. Verder is het belangrijk om rekening te houden met de temperaturen waar het lager mee te maken heeft. Bij het juiste gebruik, voldoende schoonmaken en regelmatig smeren kun je er echter op rekenen dat het lager een lange levensduur heeft.

Kogellagers online kopen

Twenty4Bearings draait al tientallen jaren mee in de branche. Daarom weten we als geen ander welke kogellagers het meest gebruikt worden. De meest gangbare kogellagers kunnen we altijd direct uit onze eigen voorraad leveren. Bestellingen die we op werkdagen voor 19:00 uur binnen hebben, gaan daarom vaak dezelfde dag de deur nog uit. Jouw productie kan daardoor binnen de kortste keren weer op volle snelheid verder.

Omdat we niets minder dan topkwaliteit willen bieden, kun je bij ons terecht voor kogellagers van de beste merken. We hebben onder meer SKF kogellagers, NSK kogellagers, FAG kogellagers, INA kogellagers, NTN kogellagers en NKE kogellagers in het assortiment. Ben je op zoek naar een ander soort lager? Bekijk dan ook eens onze rollagers.
