Groefkogellagers

Wat is een groefkogellager?

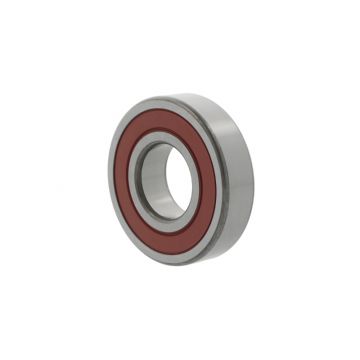

Het ontwerp van een groefkogellager is vrij eenvoudig. Het lager bestaat uit een buitenring, een binnenring en daartussen een kooi met een rij kogels. Hiermee wordt het mogelijk om twee roterende onderdelen wrijvingsarm ten opzichte van elkaar te laten bewegen. Van oudsher worden kogellagers primair ingezet om radiale belastingen op te nemen. Dit zijn krachten die haaks op het lager optreden. Groefkogellagers onderscheiden zich op basis van de groef die de binnenring en de buitenring van deze lagers aan de binnenkant hebben. Hierdoor kunnen de kogels niet losschieten als er druk van meerdere kanten druk op het lager wordt uitgeoefend.

Omdat de kogels door diepe groeven lopen, kunnen groefkogellagers ook enige krachten opnemen die evenwijdig aan de as optreden. Van deze zogenaamde axiale krachten kan een groefkogellager er wel veel minder verwerken dan van de radiale krachten. Hoeveel precies hangt af van welk type groefkogellager je in de constructie monteert, maar meestal komt het neer op zo’n 20 tot 30 procent van de maximale radiale belasting. Hiermee zijn groefkogellagers ideaal om wielen aan assen te bevestigen of om de assen aan voertuigen te bevestigen. Ondanks de druk op de as kan het wiel dan met een minimum aan wrijving roteren.

Eenrijige groefkogellagers zijn zeer breed toepasbaar en ze zijn dan ook in een breed scala aan machines en apparaten te vinden. Vrijwel iedere elektromotor, ventilator, pomp of koppeling heeft wel een groefkogellager nodig om wrijvingsarme bewegingen te kunnen realiseren. Ze zijn onder meer te vinden in auto’s, fietsen, rolschaatsen, wasmachines, wasdrogers, elektrisch gereedschap, kopieerapparaten, liften, roltrappen, landbouwmachines, lopende banden en zware industriële machines. Hieruit blijkt wel hoe veelzijdig groefkogellagers zijn.

Welk formaat groefkogellager heb je nodig?

Om een goede werking van een groefkogellager te garanderen, is het belangrijk dat je voor een lager kiest dat strak om de as past. De diameter van de boring moet dus gelijk zijn aan die van de as. Gelukkig is het heel eenvoudig om de binnendiameter van een kogellager te achterhalen. We vermelden deze altijd in ons productoverzicht. Bovendien zijn de laatste twee cijfers van het vier- of vijfcijferige serienummer de diameter van de boring in millimeters gedeeld door vijf. Daar bestaan wel enkele uitzonderingen op, waarvan dit de belangrijkste zijn:

• Miniatuurlagers zijn lagers met een binnendiameter van minder dan 10 millimeter. Ze hebben een driecijferig serienummer, waarvan het laatste cijfer de binnendiameter in millimeters is. 608 lagers hebben bijvoorbeeld een boring met een diameter van 8 millimeter.
• Lagers waarvan het serienummer op “00” eindigt hebben een binnendiameter van 10 millimeter.
• Lagers waarvan het serienummer op “01” eindigt hebben een binnendiameter van 12 millimeter.
• Lagers waarvan het serienummer op “02” eindigt hebben een binnendiameter van 15 millimeter.
• Lagers waarvan het serienummer op “03” eindigt hebben een binnendiameter van 17 millimeter.

Vanaf de eindcijfers “04” kun je dat deel van het serienummer met vijf vermenigvuldigen voor de binnendiameter. Dat betekent echter niet dat alle groefkogellagers met een gelijke binnendiameter even groot zijn. Daar geeft de rest van het serienummer meer informatie over. Alle serienummers van eenrijige groefkogellagers beginnen met een 6, terwijl het tweede cijfer wat zegt over de grootte van de metalen onderdelen. 6204 lagers hebben bijvoorbeeld dezelfde binnendiameter als 6004 lagers , maar ze zijn breder en hebben een grotere buitendiameter. Dit heeft invloed op de benodigde montageruimte en hoe zwaar de lagers belast kunnen worden.

Groefkogellagers met vijfcijferige serienummers hebben smallere ringen dan de viercijferige varianten. Ze zijn te herkennen aan een serienummer dat met 16 begint. 16001 lagers zijn bijvoorbeeld smaller dan 6001 lagers , maar hebben verder exact dezelfde afmetingen.

Open of afgedichte groefkogellagers?

Kogellagers worden toegepast in allerlei omgevingen. Daar zitten ook omgevingen bij waarin sprake is van veel stofvorming of ander vuil. Als dit vuil tussen de kogels terechtkomt, zal het lager sneller slijten of meer wrijving veroorzaken, met het risico op oververhitting. In een omgeving die niet hygiënisch te houden is, is het daarom raadzaam om groefkogellagers met een afdichting aan één of beide zijden te gebruiken. De afdichting vormt een barrière tussen de kogels en het vuil. Bovendien zorgt een afdichting ervoor dat het smeer dat in het lager zit om wrijving te verminderen in het lager blijft.

Als je een afgedicht kogellager nodig hebt, heb je de keuze uit twee materialen. Lagers met een stalen afdichting hebben één (Z) of twee afdekplaatjes (2Z of ZZ) die geen contact maken met het lager, waardoor de afdichting minder invloed heeft op de rotatiesnelheid die het lager kan verwerken. Zoek je een afdichting die voorkomt dat smeer uit het lager lekt, dan is een rubberen afdichting een betere optie. Het rubber dicht namelijk beter af, maar is geschikt voor lagere toerentallen. RS staat voor een rubberen afdichting aan één kant, 2RS of DDU voor een rubberen afdichting aan beide kanten.

Open lagers kunnen de hoogste toerentallen aan, maar moeten wel regelmatig bijgesmeerd worden. In de regel worden ze zonder smeermiddel geleverd, dus ze moeten met de juiste smering gevuld worden voor je ze monteert. Let hierbij op dat het lager voor niet meer dan twee derde met smeervet gevuld wordt. Anders kan het smeervet namelijk gaan meedraaien en bestaat het risico dat het smeermiddel smelt en daardoor uit het lager loopt.

Groefkogellagers online kopen

Bij Twenty4Bearings vind je een zeer uitgebreid assortiment aan groefkogellagers van fabrikanten die bekendstaan om hun uitstekende kwaliteit. Je kunt bijvoorbeeld bij ons terecht voor SKF groefkogellagers , INA groefkogellagers , FAG groefkogellagers , NSK groefkogellagers , NKE groefkogellagers en NTN groefkogellagers . We onderhouden goede contacten met onze leveranciers, zodat we de meest gebruikte groefkogellagers direct uit onze eigen voorraad kunnen versturen. Zo kan je productie bij een defect binnen de kortste keren weer draaien.

Heb je juist kogellagers nodig voor een situatie waarbij vooral sprake is van axiale belastingen? Geen probleem: ook voor andere soorten lagers ben je bij ons aan het juiste adres. In onze webshop vind je bijvoorbeeld een ruim aanbod aan taatslagers voor axiale krachten of tweerijige, zelfinstellende kogellagers voor constructies waarin uitlijnfouten kunnen plaatsvinden.
