De afmetingen van 6309 lagers

We zeiden al dat 6309 lagers relatief groot zijn. In dat geval vergelijken we ze met kogellagers uit andere series waarvan het serienummer op “09” eindigt. Al deze kogellagers hebben een boring met een diameter van 45 millimeter in het midden. De laatste twee cijfers van het serienummer zijn namelijk met vijf te vermenigvuldigen om de binnendiameter te achterhalen. De 3 geeft aan dat deze lagers tot de gewichtsklasse medium behoren. Vergeleken met bijvoorbeeld 6009 lagers en 6209 lagers, die dezelfde binnendiameter hebben, zijn de metalen onderdelen van een 6309 lager wat groter en zwaarder. Hierdoor kunnen ze meer belast worden.

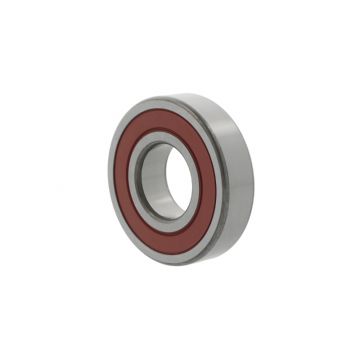

Omdat de ringen en de kogels van 6309 lagers wat groter zijn, vallen ook de buitendiameter en de breedte van de kogellagers wat groter uit. Deze bedragen respectievelijk 100 millimeter en 45 millimeter. Die afmetingen hebben 6309 lagers ongeacht welk type en welk merk je bestelt, want de maten zijn gestandaardiseerd. Sommige 6309 lagers hebben een of twee afdichtingsringen. Deze houden stof en ander vuil uit het lager in een omgeving die niet stofvrij te houden is. In zo’n omgeving gaan afgedichte kogellagers een stuk langer mee.

Hoe zwaar kan een 6309 lager belast worden?

Zoals gezegd kunnen 6309 lagers door hun relatief grote formaat zwaarder belast worden dan veel andere kogellagers met dezelfde binnendiameter. Kogellagers zijn primair ontworpen om radiale krachten op te nemen en die kunnen bij 6309 lagers tot wel 31,5 kN oplopen. Vanwege hun unieke constructie kunnen groefkogellagers echter ook tot op zekere hoogte axiale belasting verwerken. Hoeveel precies kan per lager verschillen, maar meestal 20 à 30 procent van de maximale radiale belasting van het lager.

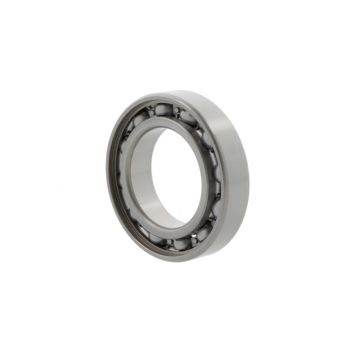

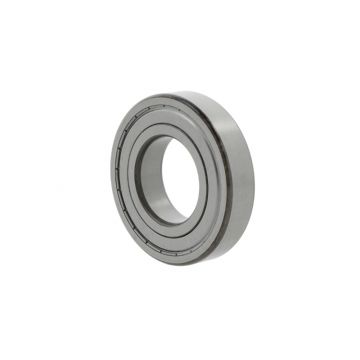

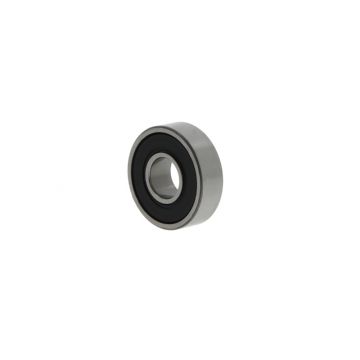

Verder is het belangrijk om rekening te houden met de rotatiesnelheden waarbij 6309 lagers maximaal toegepast kunnen worden. Open exemplaren kunnen tot 9500 RPM draaien. Heb je een afgedicht 6309 lager nodig? Houd dan rekening met een toerental van maximaal 7500 RPM bij exemplaren met een stalen afdichtingsring. 6309 lagers met een rubberen afdichtingsring kunnen maximaal zo’n 5000 RPM aan.

6309 lagers online kopen

Bij Twenty4Bearings vind je 6309 lagers en kogellagers uit nog veel meer andere series van toonaangevende fabrikanten, zoals SKF, NTN, ZEN, NSK, FAG en NKE. De meest gebruikte daarvan kunnen we uit voorraad versturen en dus zeer snel op het opgegeven adres afleveren.
