Binnenringen

Waarom een binnenring voor een naaldlager?

Naaldlagers worden veel gebruikt, omdat ze vanwege de zeer kleine diameter van hun cilindrische rollende elementen weinig ruimte innemen, maar toch een behoorlijk hoge radiale belasting kunnen verwerken. Vaak worden die zogeheten naaldrollen direct op een as gemonteerd, waardoor deze rollagers zeer weinig montageruimte vereisen. Daarvoor is echter wel een geslepen as van gehard staal nodig, omdat anders te snel slijtage optreedt. Is dat niet mogelijk in de constructie waar jij het lager voor nodig hebt? Met een passende binnenring wordt het alsnog mogelijk om gebruik te maken van de voordelen die naaldlagers te bieden hebben.

Als een naaldlager met binnenring gemonteerd wordt, neemt het lager als geheel vanzelfsprekend wat meer ruimte in beslag dan als de naaldrollen direct over de as zouden rollen. Met binnenring zijn deze lagers vaak echter alsnog een betere optie dan een kogellager in vergelijkbare afmetingen. Naaldlagers maken namelijk niet puntvormig, maar lijnvormig contact, waardoor de belasting die het lager aankan veel hoger uitvalt. Het gebruik van een binnenring maakt het overigens ook mogelijk om een naaldlager te gebruiken op een as die met axiale belastingen te maken heeft. Bij een naaldlager zonder binnenring is dit normaal gesproken niet mogelijk.

Welke soorten binnenringen zijn er voor naaldlagers?

Binnenringen voor naaldlagers zijn er in verschillende afmetingen en uitvoeringen. Bij Twenty4Bearings hebben we er meer dan 700 in het assortiment, waarvan de meest gebruikte standaard op voorraad zijn, zodat we ze snel kunnen leveren. We onderscheiden in ons assortiment de volgende soorten binnenringen voor naaldlagers:

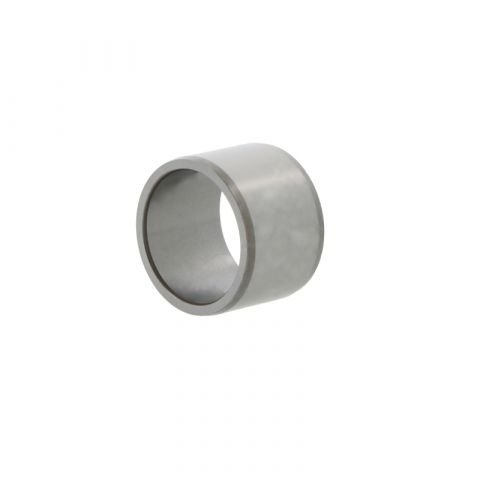

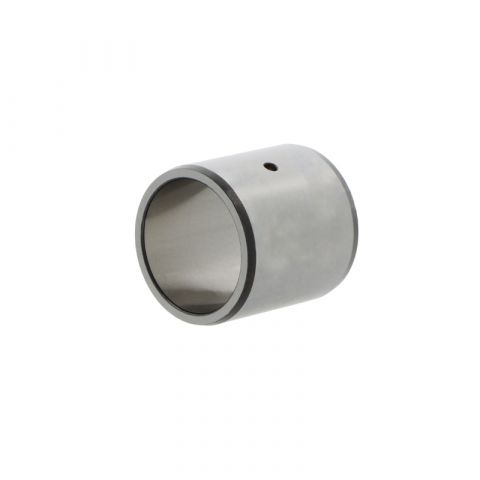

• IR binnenringen: IR binnenringen zijn de standaard binnenringen voor naaldlagers. Ze zijn volledig gehard en geslepen. Het loopvlak van deze binnenringen is aan beide zijden afgeschuind om de afdichtingslippen te beschermen tegen beschadigingen die tijdens de montage kunnen optreden. Als een IR binnenring het achtervoegsel IS1 heeft, is hij uitgerust met aanvullende smeergaten. Sommige fabrikanten gebruiken de aanduiding BI in plaats van IR en BIC in plaats van het achtervoegsel voor lagers met aanvullende smeergaten.
• LR binnenringen: LR binnenringen zijn gemaakt van gehard staal. Bij deze ringen zijn de boring en het loopvlak geslepen. De randen van deze binnenringen zijn glad, terwijl de zijvlakken ingeschakeld zijn. Hierdoor zijn LR binnenringen beter bestand tegen axiale verplaatsingen van de as ten opzichte van de behuizing.

Al deze binnenringen zijn in onze webshop te vinden van fabrikanten die bekendstaan om hun uitstekende kwaliteit. Zo hebben we verschillende binnenringen van de merken INA en Nadella. Deze merken zijn gespecialiseerd in naaldlagers en leveren daarom ook hoogwaardige accessoires voor het gebruik van dit type lagers. Maar we hebben ook binnenringen van andere gewaardeerde fabrikanten in het assortiment. We hebben bijvoorbeeld een ruim en gevarieerd aanbod aan binnenringen van NKE, NTN en marktleider SKF in onze webshop.

Binnenringen voor naaldlagers online kopen

Twenty4Bearings heeft al geruime tijd ervaring als leverancier van alle soorten lagers en de accessoires die een efficiënt gebruik van lagers mogelijk maken. Voor alle naaldlagers in ons assortiment zijn dus ook passende binnenringen bij ons verkrijgbaar. Omdat we de meest gebruikte binnenringen altijd op voorraad houden, kunnen we gangbare exemplaren dezelfde dag nog versturen als je bestelling op werkdagen voor 19:00 uur bij ons binnen is.

Uiteraard bieden we deze goede service ook als je op zoek bent naar de naaldlagers om de binnenring bij te gebruiken, of de verschillende kogellagers, rollagers en andere wentellagers in onze webshop.
