Wat is een rollager?

Een rollager wordt strak om de as van een roterend onderdeel gemonteerd om er zo voor te zorgen dat de as soepel blijft draaien. Het lager minimaliseert wrijving en zorgt ervoor dat de levensduur van de onderdelen aanzienlijk wordt verlengd. Rollagers bestaan uit een binnenring, een buitenring en een reeks rollende elementen, die meestal van elkaar gescheiden worden door een kooi. Omdat de draaiende onderdelen van deze wentellagers cilindrisch van vorm zijn, is de wrijvingsweerstand van een rollager groter dan dat van een kogellager. Daar staat echter tegenover dat rollagers over het algemeen hogere belastingen kunnen opnemen.

Omdat er bij rollagers sprake is van lijncontact, in plaats van het puntcontact bij kogellagers, is een goede smering noodzakelijk om te voorkomen dat de lagers snel versleten raken. Bij het overgrote merendeel van de rollagers gaat dat om smeervet of een vloeistofsmering, al is een nevelsmering ook een optie bij rollagers die licht belast worden. Aangezien rollagers ontworpen zijn voor precisie, hoeft de laag smering echter niet dik te zijn. Vuildeeltjes in het smeermiddel kunnen voor slijtage of lekken zorgen, dus regelmatig opnieuw smeren en schoonmaken is essentieel om de levensduur van een rollager te verlengen.

Rollagers zijn niet meer weg te denken uit de huidige industrie. Ze worden onder meer toegepast in pompen, transportbanden, ventilatoren, landbouwmachines, huishoudelijke apparaten, industriële machines en verschillende soorten motoren. In de productie, de automotive-branche en de luchtvaart wordt veel gebruik gemaakt van deze handige wentellagers.

Welke soorten rollagers zijn er?

Er bestaan verschillende soorten rollagers die allemaal geschikt zijn voor specifieke toepassingen. De verschillen tussen deze soorten lagers worden vooral bepaald door de vorm van de rollende elementen. Welke daarvan de juiste keuze is, is onder meer afhankelijk van hoeveel montageruimte je beschikbaar hebt en in welke richting de krachten verwerkt moeten worden. We onderscheiden de volgende soorten rollagers:

• Cilinderrollagers: Cilinderrollagers zijn de meest eenvoudige radiale rollagers. Er zijn wrijvingsarme cilinderrollagers, types die speciaal voor toepassingen dienen waarbij een hoge precisie vereist is en volrollige lagers die door hun vele rollen een zeer hoge radiale belasting kunnen opnemen. Cilinderrollagers zijn vooral bedoeld voor flinke radiale krachten.
• Kegellagers: Kegellagers zijn de beste optie als je gelijktijdig te maken hebt met flinke radiale en axiale krachten. Bij een kegellager staan de kegelvormige rollende elementen onder een contacthoek in het lager. Als de contacthoek groter is, kan het lager een hogere axiale belasting opnemen. Tweerijige kegellagers kunnen uitlijnfouten en asdoorbuigingen compenseren.

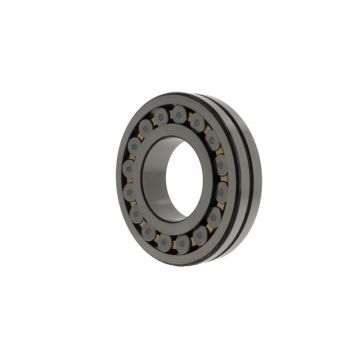

• Tonlagers: Tonlagers zijn geschikt voor een hoge tot zeer hoge radiale belasting bij stotende bewegingen, maar kunnen nauwelijks axiale krachten verwerken. Tonlagers zijn er in eenrijige en tweerijige varianten. De tweerijige varianten staan bekend als pendeltonlagers. Zowel gewone tonlagers als pendeltonlagers zijn zelfinstellend.
• Naaldlagers: Naaldlagers hebben de smalste cilindervormige rollende elementen. Omdat deze onderdelen zo smal zijn, zijn ze uitstekend geschikt voor constructies waarin de montageruimte beperkt is. Op een gehard stalen as kun je ze zelfs zonder binnenring monteren. Naaldlagers zijn niet geschikt voor gebruik bij hoge axiale belastingen en snelheden. Wel kunnen ze hoge tot zeer hoge radiale krachten opnemen.
• CARB-lagers: CARB-lagers combineren de zelfinstellende eigenschappen van tonlagers met het axiale draagvermogen van cilinderlagers. In tegenstelling tot cilinderlagers kunnen CARB-lagers hoekverdraaiingen opnemen, terwijl ze meer axiale krachten kunnen verwerken dan tonlagers. CARB-lagers kunnen voor hun compacte formaat opvallend veel krachten verwerken.

Hoe groot moet een rollager zijn?

In de productoverzichten van onze categorieën vind je de drie belangrijkste afmetingen van onze rollagers: de binnendiameter, de buitendiameter en de breedte. Voor het bepalen welk rollager de juiste is voor de constructie waarin jij het lager wilt monteren is de binnendiameter misschien wel het belangrijkst. Dit is de diameter van de boring in het lager en die is normaal gesproken gelijk aan de diameter van de as waar je het lager op monteert. De buitendiameter is de afstand tussen de overliggende buitenkanten van de buitenringen. Deze afmeting geeft samen met de breedte een duidelijk beeld hoeveel montageruimte vereist is.

Alle rollagers hebben een gestandaardiseerd serienummer waaraan je kunt afleiden wat de binnendiameter is. De laatste twee cijfers van dat serienummer hoef je namelijk alleen maar met vijf te vermenigvuldigen voor de diameter van de boring in millimeters. Zo heeft een 32007 lager bijvoorbeeld een binnendiameter van 35 millimeter. Houd er wel rekening mee dat deze berekening alleen klopt bij de eindcijfers 04 of hoger. Lagere eindcijfers hebben een afwijkende afmeting. Rollagers waarvan de serienummers op 00, 01, 02 en 03 eindigen hebben een binnendiameter van respectievelijk 10, 12, 15 en 17 millimeter.

Ook de andere cijfers in het serienummer geven informatie over de eigenschappen van het rollager. Het eerste cijfer laat zien met welk soort lager je te maken hebt. Een pendeltonlager heeft een serienummer dat met een 2 begint en het serienummer van een kegellager begint altijd met een 3. Andere rollagers worden aangeduid met letters voor het serienummer, zoals een C voor een CARB-lager of een N voor een cilinderrollager. De overige twee cijfers geven informatie over de breedteklasse en de nominale buitendiameter van het rollager.

Rollagers online kopen

Bij Twenty4Bearings weten we door onze jarenlange ervaring als leverancier van technische producten precies welke rollagers het meest gebruikt worden in hedendaagse producties. Daar hebben we ons assortiment perfect op kunnen afstemmen. Zo kunnen we de meest gebruikte rollagers direct uit voorraad leveren. Je vindt in onze webshop onder meer SKF rollagers, FAG rollagers, INA rollagers, NKE rollagers, NSK rollagers en Timken rollagers.

Plaats je je bestelling voor 19:00 uur, dan worden je rollagers dezelfde dag nog verzonden. Dat geldt natuurlijk ook voor onze kogellagers en alle andere soorten lagers in ons assortiment. Ben je op zoek naar rollagers voor toepassingen waarbij vooral axiale krachten verwerkt moeten worden? Bekijk dan eens ons ruime aanbod aan taatslagers.
